| 編碼器型號： | EC16 |
| 名稱： | ec16增量編碼器,ec16編碼器,ec16旋轉編碼器,ec16編碼開關 |
| 主要規格: | 外形尺寸：16mm 額定電壓: DC 5V； 定位數: 12/24個； 脈沖沖數:12/24; 工作溫度：-20°C to 70°C； 旋轉壽命：30000次以上； 開關壽命：20000次以上； |
| 產品特點： | 密封性好、性能穩定，絕緣軸柄，可帶按壓開關功能，有多種不同的規格可選擇。 |
| 應用領域： | 該產品目前主要適用微波爐、洗衣機等家用電器上，也可用于多媒體音響\功放及相關電子設備上，主要功能為調節溫度、調節時間、調節音量、功能選擇等。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Detent Torque 定位點力矩 ：30-200gf.cm
2、Number and position of detent 定位點數及位置：12/24 點定位
3、Switch circuit and number of pulse開關電路、接點數：單極單投（推ON）
4、Travel of switch 開關移動量：0.5 ±0.3 mm
5、Operating force of switch 開關作動力：500±300gf
6、Shaft wobble (mm p-p) 軸擺動 ：1.0 x L / 30mm p-p 以下(L:安裝長度)
二、ELECTRICAL CHARACTERISTIC 電氣特性

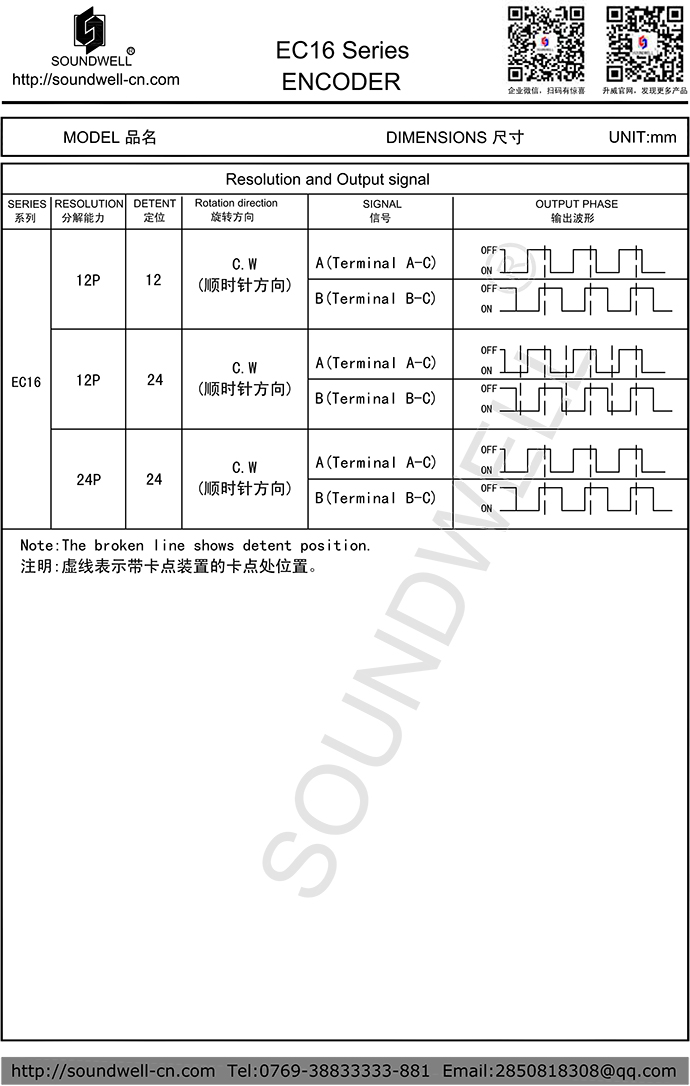

1、Resolution 分解能力 ： 12/24個脈沖/360°
2、Phase difference 相位差：≥4 ms
3、Rated voltage 額定電壓: DC 5V
4、Insulation Resistance 絕緣電阻：10M? 1 Minute at DC 50V
5、Dielectric Voltage 耐電壓：1 Minute at AC 50V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：30,000 cycles Min
2、Push operating life 按壓壽命：20,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
