音量電位器接線圖，超實用
文章出處：iizq.cn
編輯：升威電子
發表時間：2016-04-20
音量電位器實際上是三線對數式可變電阻!
音量電位器怎樣接線的呢？

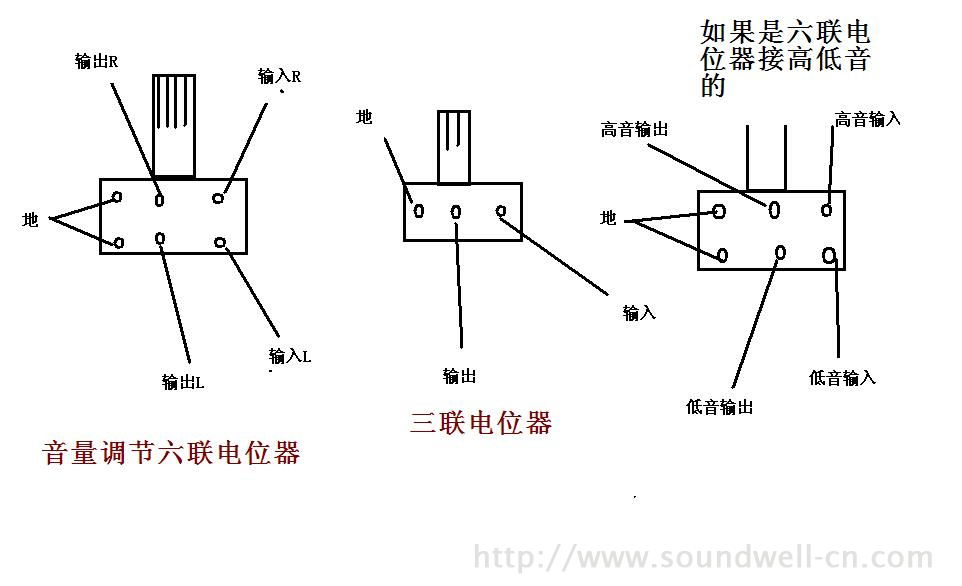

如下圖所示，中間頭接放大器,輸入端初線接地,尾端線接音頻信號輸出源.要用金屬外套屏蔽線連接!外套接地!
雙聲道兩只同軸!接線相同!接地分開!

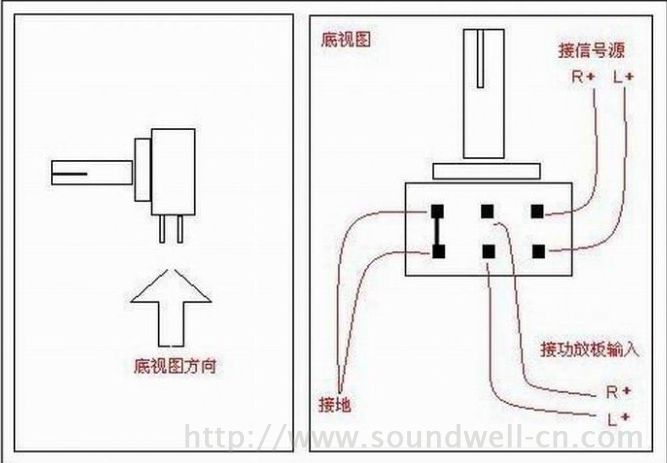

使用一個雙聯電位器，就可以控制立體聲音量。
如上圖可以用來做音量控制電位器接法參考。
圖中是普通6腳的雙聯電位器，如果是8腳的那種，一般左邊2個是用來做等響度，可以不接，6腳電位器接法參考上圖。
電位器阻值曲線類型一般有線性（B型）和指數（A型）兩種類型。
如果使用圖1接法控制音量，應該用指數型電位器，這樣電位器調節相同角度，人耳聽到的音量變化是近乎相同的。
而在某些場合，比如音調電路，可能需要線性電位器。
線性電位器一般阻值標注為BXXX、XXXB等，
指數電位器一般阻值標注為AXXX、XXXA等，XXX指電位器阻值。
例如B50k，就是線性電位器，阻值50k ohm。
