增量型編碼器的工作原理
旋轉編碼器的種類有多種,它們的屬性大致上相同,但在使用過程中卻有差異,今天我們就增量型旋轉編碼器的工作原理來給大家講解一下,希望大家對增量型旋轉編碼器能有所了解及正確的應用增量型旋轉編碼器.
增量型旋轉編碼器通過內部兩個光敏接受管轉化其角度碼盤的時序和相位關系，得到其角度碼盤角度位移量增加（正方向）或減少（負方向）。在接合數字電路特別是單片機后，增量型旋轉編碼器在角度測量和角速度測量較絕對式旋轉編碼器更具有廉價和簡易的優勢。
下圖為增量型旋轉編碼器的內部工作原理

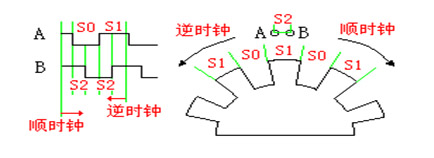

A,B兩點對應兩個光敏接受管，A,B兩點間距為 S2 ,角度碼盤的光柵間距分別為S0和S1。
當角度碼盤以某個速度勻速轉動時，那么可知輸出波形圖中的S0：S1：S2比值與實際圖的S0：S1：S2比值相同，同理角度碼盤以其他的速度勻速轉動時，輸出波形圖中的S0：S1：S2比值與實際圖的S0：S1：S2比值仍相同。如果角度碼盤做變速運動，把它看成為多個運動周期（在下面定義）的組合，那么每個運動周期中輸出波形圖中的S0：S1：S2比值與實際圖的S0：S1：S2比值仍相同。
通過輸出波形圖可知每個運動周期的時序為
|
順時針運動 |
逆時針運動 |
|
A B 1 1 0 1 0 0 1 0 |
A B 1 1 1 0 0 0 0 1 |
我們把當前的A,B輸出值保存起來，與下一個A,B輸出值做比較，就可以輕易的得出角度碼盤的運動方向，
如果光柵格S0等于S1時，也就是S0和S1弧度夾角相同，且S2等于S0的1/2，那么可得到此次角度碼盤運動位移角度為S0弧度夾角的1/2，除以所消毫的時間，就得到此次角度碼盤運動位移角速度。
S0等于S1時，且S2等于S0的1/2時，1/4個運動周期就可以得到運動方向位和位移角度，如果S0不等于S1，S2不等于S0的1/2，那么要1個運動周期才可以得到運動方向位和位移角度了。
增量型旋轉編碼器工作原理: 由一個中心有軸的光電碼盤，其上有環形通、暗的刻線，有光電發射和接收器件讀取,獲得四組正弦波信號組合成A、B、C、D,每個正弦波相差90度相位差（相對于一個周波為360度），將C、D信號反向，疊加在A、B兩相上，可增強穩定信號；另每轉輸出一個Z相脈沖以代表零位參考位。 由于A、B兩相相差90度，可通過比較A相在前還是B相在前，以判別編碼器的正轉與反轉，通過零位脈沖，可獲得編碼器的零位參考位。
看完過后相信大家對什么是增量型旋轉編碼器及增量型旋轉編碼器的工作原理有所了解,如果有增量型旋轉編碼器應用方面的問題,可隨時與廣東升威電子制品公司技術咨詢討論.
