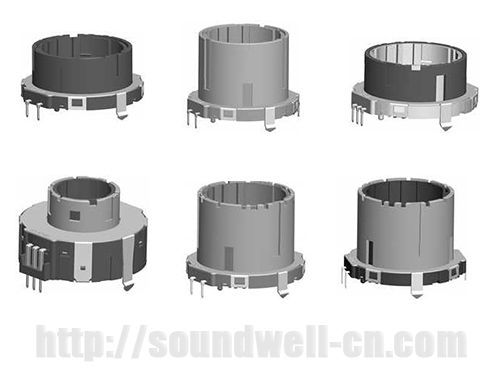

中空編碼器原理,常見故障,及注意事項
中空編碼器是一種空心型的旋轉編碼器,中間的空間可以給客戶增加開關都附加配件以實現客戶的多種需求,中空編碼器客戶廣泛使用在汽車音響,汽車空調,汽車導航,功放音響,家用電器,智能家居........電子元器件領域,今天給大家介紹下中空編碼器工作原理,中空編碼器常見故障及解決辦法,中空編碼器使用注意事項.
中空編碼器工作原理
中空旋轉編碼器是轉速的測量裝置，將軸角位移、速度機械量轉化為相應的電泳沖量輸出。 一路輸出脈沖輸出，旋轉編碼器的輸出是一組脈沖，而旋轉編碼器雙輸出輸出兩個A / B脈沖相位差為90度，由兩個脈沖不僅可以測量轉速，而且可以判斷旋轉方向。 它可用于控制顯示出轉速的大小與方向，用于控制你所需要的轉速。
中空編碼器安裝
中空編碼器的機械安裝具有高速端安裝，低速端安裝等形式。高速端安裝。安裝在電機轉軸端(或齒輪連接)，該方法具有分辨率高的優點，編碼器有4096圈，電機轉動圈數在此范圍內，可充分利用量程的方式提高分辨率，缺點是物體運動通過減速齒輪，齒輪間隙返回誤差，一般用于單向控制高精度定位，如軋輥間隙控制。此外，編碼器直接安裝在高速端，電機震動必須較小，否則會損壞編碼器。
中空編碼常見故障及解決辦法
中空編碼器在工作時，時常會出現信號干擾情況，使波形不穩定，使通訊的準確性受到嚴重影響，從而導致故障。信號干擾產生有兩大途徑：一是存在干擾源。二是干擾信號傳送途徑(存在干擾通道)。信號受干擾后，在一般情況下會出現不規則的跳動且嚴重偏離正常值。遠離干擾源，增加信號隔離器、對干擾源加額外屏蔽層等是較佳解決方法。而編碼器在使用中多數是因?yàn)槠帘尉€未接或脫落而導致的干擾，所以要規范信號屏蔽線可靠的焊接及接地，且接地電阻應小于0.5Ω。
中空編碼器注意事項
1、一般中空編碼器故障通常有含義明確的聲音發出提醒，這時有可能需更換電池，如果參考點位置記憶丟失，還須執行重回參考點操作。
2、旋轉軸會變形，這種情況一般是由于安裝時固定螺母或鎖緊電位器的鎖緊螺母過分?jǐn)Q緊，這里給到的建議是在螺母鎖緊后，轉軸要比螺母表面高出大約lmm以上。
3、接觸不良，分有兩種情況，第一種簧片彈性不足時，第二種是引出腳和碳膜層之間接觸不良。這兩種情況均可以采取修復，第一種情況將簧片接點和黃片根部適當向下壓，第二種情況則是利用鉗子將引出腳處夾緊。
4、旋轉不靈活，通常是由于軸內進人塵土或潤滑油千枯造成，這種情況一般采取在轉軸處滴少量汽油，并且邊滴汽油邊轉動轉軸。
廣東升威電子制品公司專業生產旋轉編碼器27年,本公司生產的中空編碼器被客戶廣泛應用于汽車空調,汽車音響,汽車導航等車載產品,品質要求嚴格,多年來深受客戶好評,是知名車載品牌指定合作供應商,找中空編碼器廠家就找廣東升威電子.
