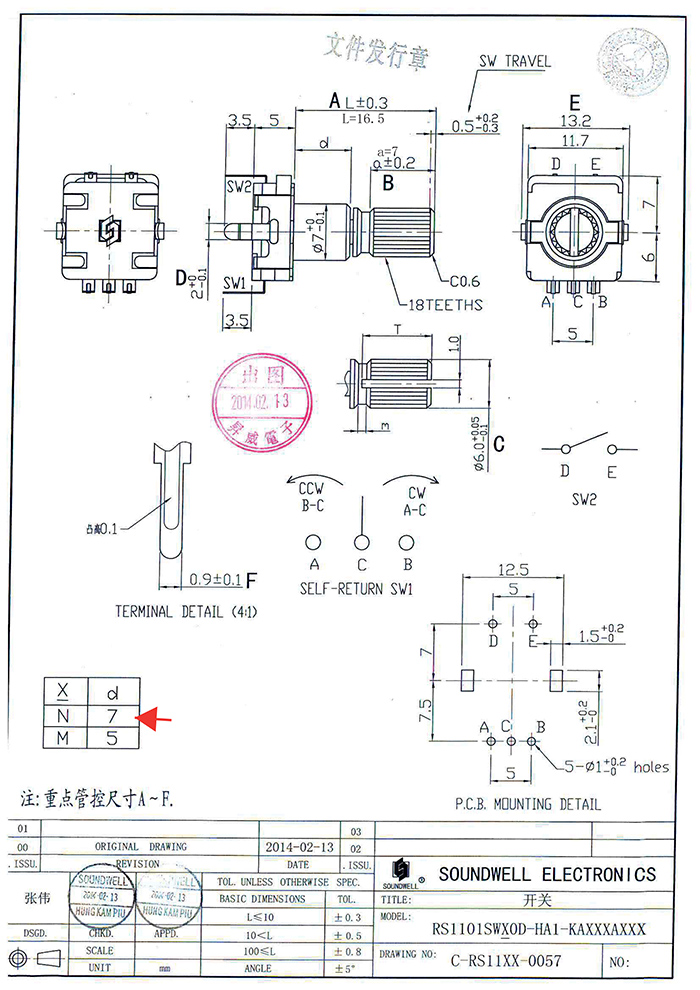

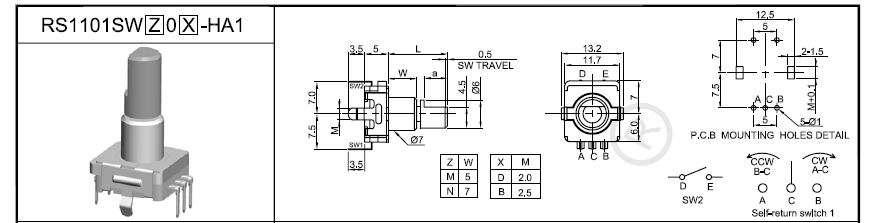

復位開關型號：RS1101SWN0D-HA1
RS11復位開關特點：本體厚度薄形化，可左右旋轉并自動復位，性能穩定，可附帶按壓開關功能（有0.5mm和1.5mm兩種按壓行程供選擇）。
RS11復位開關應用：汽車音響、汽車導航、多煤體音響、功放、家用電器等
主要功能：翻頁、調頻、調音量、菜單選擇等
RS11復位開關產品規格參數
復位開關規格: 外形尺寸：11mm；
額定功率：DC5V 10mA；
工作溫度：-20℃～70℃；
旋轉壽命：30,000次以上；
按壓開關壽命：20,000次以上。
一、MECHANICAL CHARACTERISTIC 機械特性
1、Rotational torque 旋轉力矩 ：30~300gf.cm
2、Rotational angle 旋轉角度：CW：45°±10° CCW： 45°±10°
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Contact resistance 接觸阻抗 ：小于1Ω
2、Rating power 額定功率 ：DC5V 10mA
3、Insulation resistance 絕緣阻抗：10M? 1 Minute at DC 300V
4、Dielectric voltage 耐電壓：1 Minute at AC 300V
三、PUSH SWITCH PORTION 推動開關部分
1、Operating force of switch開關作動力：300~900gf
2、Contact resistance接觸電阻 ：100mΩ Max
3、Rating power 額定功率 ：DC16V 10mA
4、Insulation resistance 絕緣阻抗：10M? 1 Minute at DC 50V
5、Dielectric voltage 耐電壓：1 Minute at AC 300V
四、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 旋轉壽命：30,000 cycles Min
2、Switch operating life開關壽命特性：20,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
如上RS11復位開關規格書僅供參考，復位開關手柄型狀及手柄尺寸均可按照客戶需求來定制。
