| 傳感器型號： | RG46 |

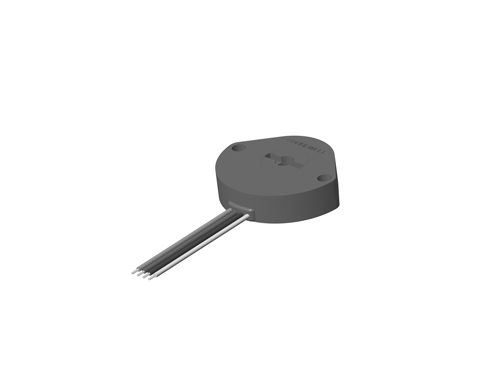

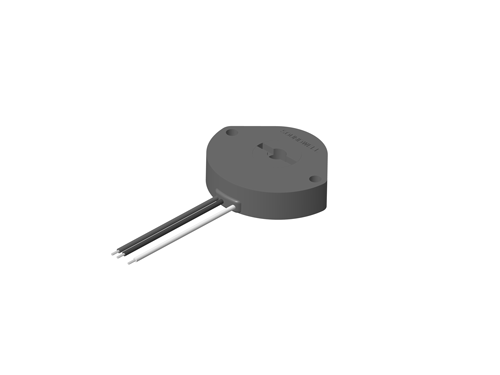

| 名稱： | 中空高精密防水旋轉傳感器 |
| 主要規格: | 傳感器最高使用電壓：DC 350V； 旋轉力矩:100～900gf； 工作溫度：-40℃～120℃; 旋轉角度：106°±3°，312.5°±3°； 線性誤差：≤±3%。 旋轉壽命：1,000,000次以上； |
| 產品特點： | 該產品為一款中空高精密防水旋轉傳感器，壽命100萬次后線性精度可達 到±3%，整個產品防水防塵，等級為IP65。 |
| 應用領域： | 主要適用于拖拉機、工業設備，汽車等領域。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Rotational Torque 旋轉力矩 ：100~900gf
2、Total ratational angle旋轉角度：106°±3°，312.5°±3°
3、 Stop Strength 止檔強度：≥6Kgf
4、Push-pull strength of the shaft 推拉強度：≥5Kgf
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差 ：0.5K?±15%,1K?±15%
2、Resistance Taper 電阻特性曲線 ：0B
3、Linear error 線性誤差：全行程≤±3%。
4、Rating Power 額定功率：0.5W
5、Max. Operating Voltage 最大工作電壓 ：DC 350V
6、Dielectric Voltage 耐電壓：1 Minute at AC 500V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命：1,000,000 cycles Min

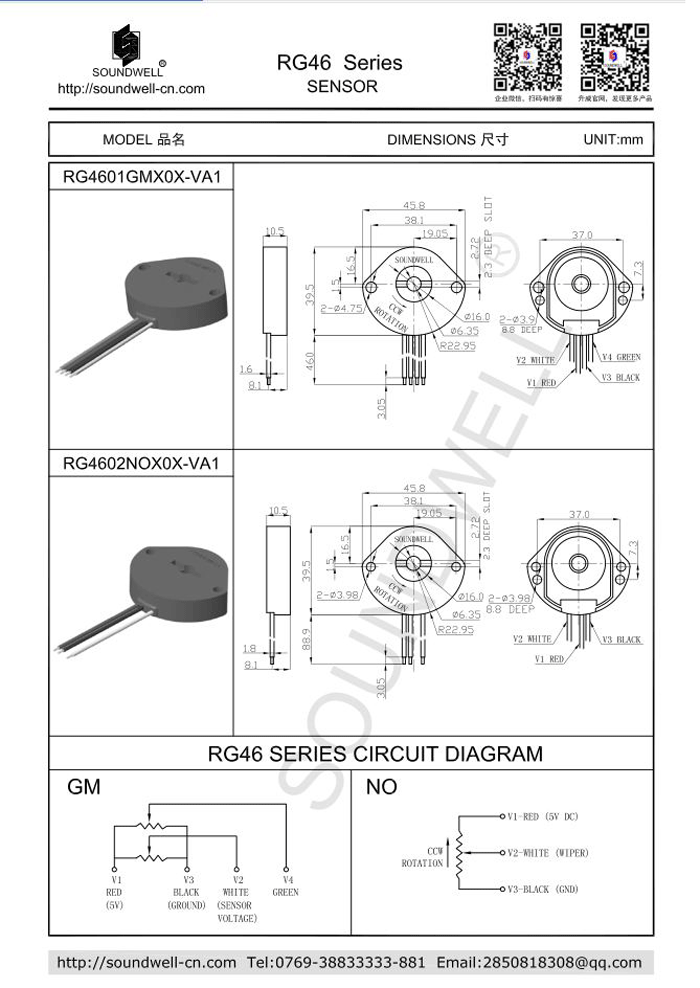

Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。下載SM10004.pd
