| 電位器型號： | RA0920PN帶定位 |
| 名稱： | 電位器開關 |
| 主要規格: | 旋轉角度：300°±10° 旋轉力矩： 150±100gf.cm 按壓力距：500~800gf 定位數：17個 旋轉雜音：≤47mV 額定功率：≤0.05W 最高使用電壓：AC 50V 旋轉壽命：20，000次以上 |
| 產品特點： | 該產品為一款帶定位并帶按壓開關的旋轉式電位器，體積較小，定位感清晰、明顯，產品密封性良好。 |
| 應用領域： | 該產品目前適用于音響、咖啡機及其它家用電器上，主要起到音量調節、溫度調節或其它功能調節。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Rotational Torque 旋轉力矩 ： 150±100 gf.cm
2、Pressurization Torque 按壓力距： 500~800gf
3、Number of detemts click定位數：17 Click
4、Shaft Stop Strength 止檔強度：≥ 3 Kgf.cm
5、Shaft Wobble (mm p-p) 軸擺動 ：0.5mm Max
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差 ：B103±20%
2、Resistance Taper 電阻特性曲線 ：B
3、Rating Power 額定功率：0.05W
4、Max. Operating Voltage 最大工作電壓 ：50V AC
5、Insulation Resistance 絕緣電阻：10M? 1 Minute at DC 50V
6、Dielectric Voltage 耐電壓：1 Minute at AC 50V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命：20,000 cycles Min
2、Pressurization Life 按壓壽命：50,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。

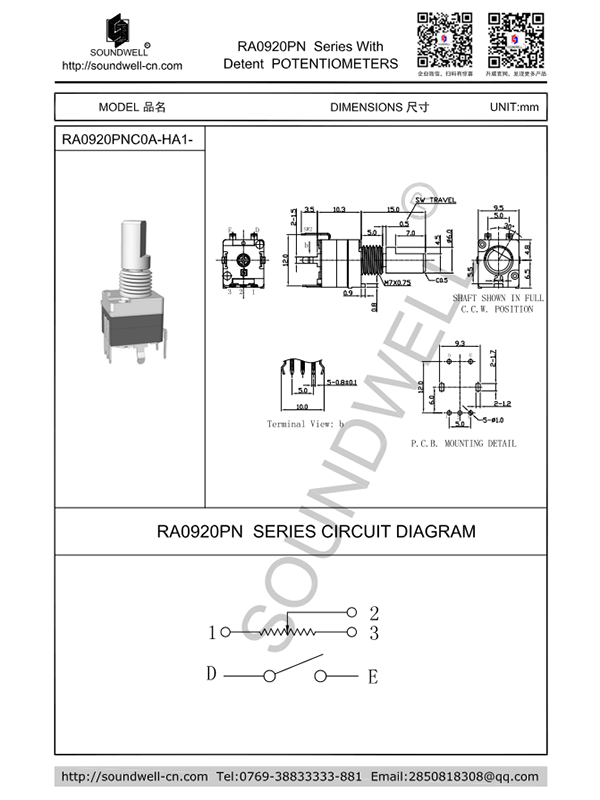

.png)
