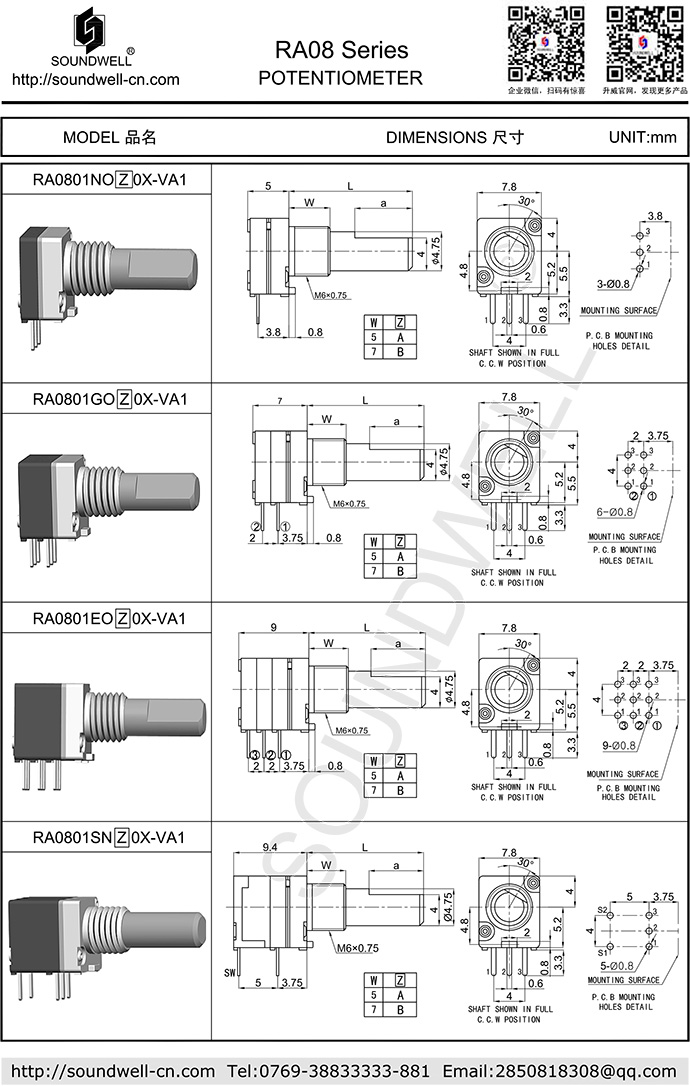

| 旋轉電位器型號： | RA08 |
| 名稱： | 金屬軸旋轉電位器 |
| 主要規格: | 外形尺寸：7.8mm 旋轉角度：300°±10° 旋轉力矩：10～100gf.cm 旋轉雜音：≤100mV 額定功率：≤0.05W 最高使用電壓：AC 50V/DC 20V； 工作溫度： －10℃ ～60℃； 旋轉壽命：10，000次以上； |
| 產品特點： | 產品體積小，密封性好，性能穩定，可以附帶旋轉開關，軸心形狀及長度可選擇。 |
| 應用領域： | 該產品適用于對講機、小型音響、小型收音機及其它電子產品上，主要起音量調節、調頻、電壓調節，旋轉開關起電源通斷功能。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Rotational Torque 旋轉力矩 ：10~100gf.cm
2、Total Rotational Angle 旋轉角度：300°±10°
3、Switch Working Angle開關工作角度：50°±5°
4、Switch Action Torque開關力矩：50~200gf.cm
5、Shaft Stop Strength 止檔強度：≥3.5Kgf.cm
6、Shaft Wobble (mm p-p) 軸擺動 ：Within(0.7xL/20)mm p-p
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差 ：1KΩ＜R＜1MΩ，±20%；1KΩ≥R or R≥1MΩ，±30%
2、Resistance Taper 電阻特性曲線 ：A\B\C
3、Rating Power 額定功率：0.05W
4、Max. Operating Voltage 最大工作電壓 ：50V AC/20V DC
5、Residual Resistance殘留電阻：R1,2≤10Ω;R2,3≤20Ω
6、Insulation Resistance 絕緣電阻：100M? 1 Minute at DC 250V
7、Dielectric Voltage 耐電壓：1 Minute at AC 250V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命：10,000 cycles Min
2、Switch Life開關壽命：10,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
