磁性編碼器內部結構及工作原理
磁性編碼器主要部分由磁阻傳感器、磁鼓、信號處理電路組成。將磁鼓刻錄成等間距的小磁極，磁極被磁化后，旋轉時產生周期分布的空間漏磁場。磁傳感器探頭通過磁電阻效應將變化著的磁場信號轉化為電阻阻值的變化，在外加電勢的作用下，變化的電阻值轉化成電壓的變化，經過后續信號處理電路的處理，模擬的電壓信號轉化成計算機可以識別的數字信號，實現磁旋轉編碼器的編碼功能。

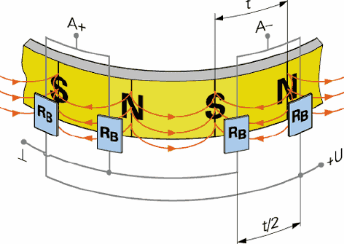

磁鼓充磁的目的是使磁鼓上的一個個小磁極被磁化，這樣在磁鼓隨著電動機旋轉時，磁鼓能產生周期變化的空間漏磁，作用于磁電阻之上，實現編碼功能。磁鼓磁極的個數決定著編碼器的分辨率，磁鼓磁極的均勻性和剩磁強弱是決定編碼器結構和輸出信號質量的重要參數。下圖：磁鼓表面的磁極分布

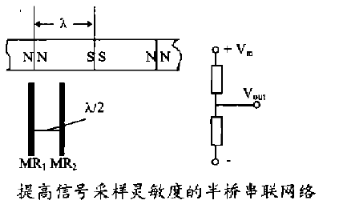

磁阻傳感器是磁阻敏感元件做成，磁阻器件可以分為半導體磁阻器件和強磁性磁阻器件。為了提高信號采樣的靈敏度，同時考慮到差動結構對敏感元件溫度特性的補償效應，一般在充磁間距λ內，刻蝕2個位相差為丌／2的條紋，構成半橋串聯網絡。如下圖：
同時，為了提高編碼器的分辨率，可以在磁頭上并列多個磁阻敏感元件，在加電壓的情況下，磁阻元件通過磁鼓旋轉輸出相應正弦波。其原理可簡單解釋：磁鼓產生NS的磁場作圓周運動,磁阻元件做成的傳感器隨磁場變化電阻也隨之變化，并感測出SinA，SinB 兩個電壓波形。磁阻傳感器的構造如圖，由8個磁阻分為兩組相距1/4 NS間距。在Mr1， Mr2與Mr3，Mr4的接點處可檢出Sin電壓波形，同樣原理在Mr1‘，Mr2‘與Mr3‘，Mr4‘的接點處可檢出SinB電壓波形。

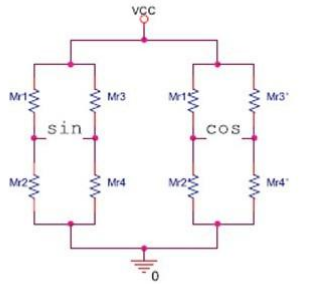

磁阻元件構成的磁阻傳感器等效圖
從磁阻傳感器輸出的兩路波形
信號處理電路：SinA，SinB 信號到達信號處理電路后，為了能在cpu取樣的范圍內，需對波形進行調整。首先AB相信號需先做DC電壓準位調整，使AB相信號直流準位位于DSP A/D取樣電壓范圍的中點，且振幅不超過取樣電壓范圍，AB相信號再經過模擬濾波器及數字濾波器，將高頻及諧波濾除后， 通過DSP高速運算能力實時地將計算出位置和速度；另外還有一種處理方法是將SinA、SinB 信號直接通過信號處理電路轉換成方波后再進DSP。后者可能軟件處理起來更方便一些。

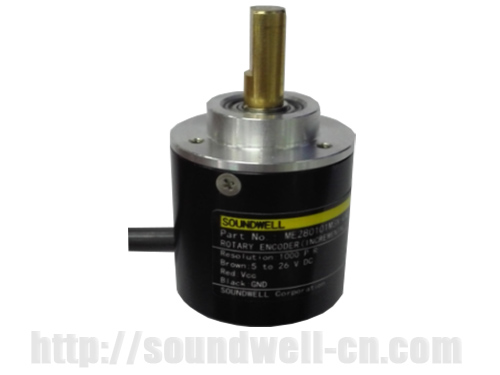

廣東升威電子專業生產磁電編碼器的生產廠家,升威的磁電編碼器性能不易受塵埃和結露的影響；其結構簡單緊湊，無觸點、長壽命、耐高低溫、抗振動、響應速度快且成本較低,可替換國內外品牌旋轉編碼器,可定制增量型磁電編碼器或絕對值編碼器,精度尺寸均可按客戶的需求來定制,找磁電編碼器廠家就找升威電子.
