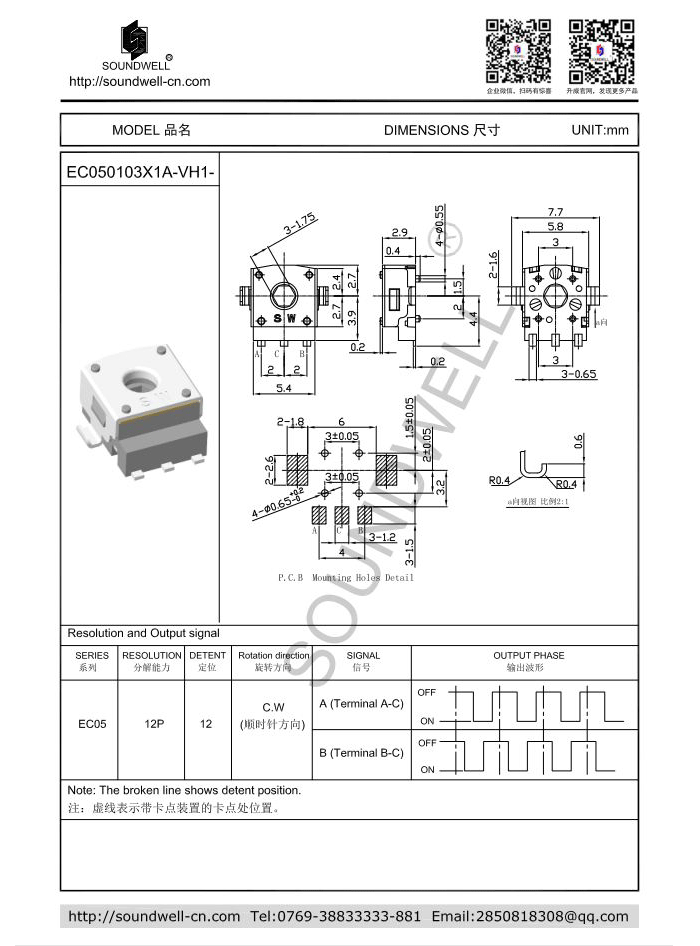

| 編碼器型號： | EC050103 |
| 名稱： | 貫通軸增量型編碼器 |
| 主要規格: | 額定電壓： DC 5V； 定 位 數： 12個 脈 沖 數： 12P/360° 旋轉力矩： 5-30 gf.cm. 工作溫度： -40℃ ~ +85℃ 旋轉壽命： 30,000次 |
| 產品特點： | 該貫通軸編碼器外形尺寸較小6.6mm*5.8mm*2.9mm，可滿足回流焊要求。 |
| 應用領域： | 主要應用于智能手表、耳機及其它小型電子產品的音量控制和功能切換等作用。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Detent Torque 定位點力矩 ：5-30gf.cm
2、Number and position of detent 定位點數及位置：12點定位(間隔角度 30°±3°）
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ：12個脈沖/360°
2、Phase difference 相位差：≥3ms
3、Rated voltage 額定電壓： DC 5V
4、Insulation Resistance 絕緣電阻：50M? 60s±5s at DC 50V
5、Dielectric Voltage 耐電壓：AC 50 V 60s±5s
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：30,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。下載SM10004.pd
