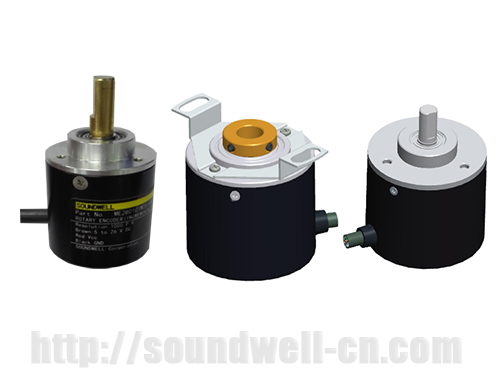

系列：ME
名稱：金屬軸磁增量編碼器
主要規格:外形尺寸：28/38/40/60 mm
額定功率：5～26Vcc,40mA；
響應時間：Max 1us
響應頻率：300KHz
輸出相位差：△T=0.25T±0.125T
工作溫度：-40℃～85℃；
產品特點：此款磁增量編碼器性能不易受塵埃和結露的影響；其結構簡單緊湊，無觸點、 長壽命、耐高低溫、抗振動、響應速度快。成本較低。
應用領域：該磁增量編碼器應用于機器人、自動化生產線、自動裝配機、電梯、紡織機械、縫 紉機械、包裝印刷機械、數控機床、制圖儀和測角儀等領域。另外此款編 碼器還可在PLC應用中作為高速信號輸入元件，使PLC更加迅速和精準地實施閉環控制。

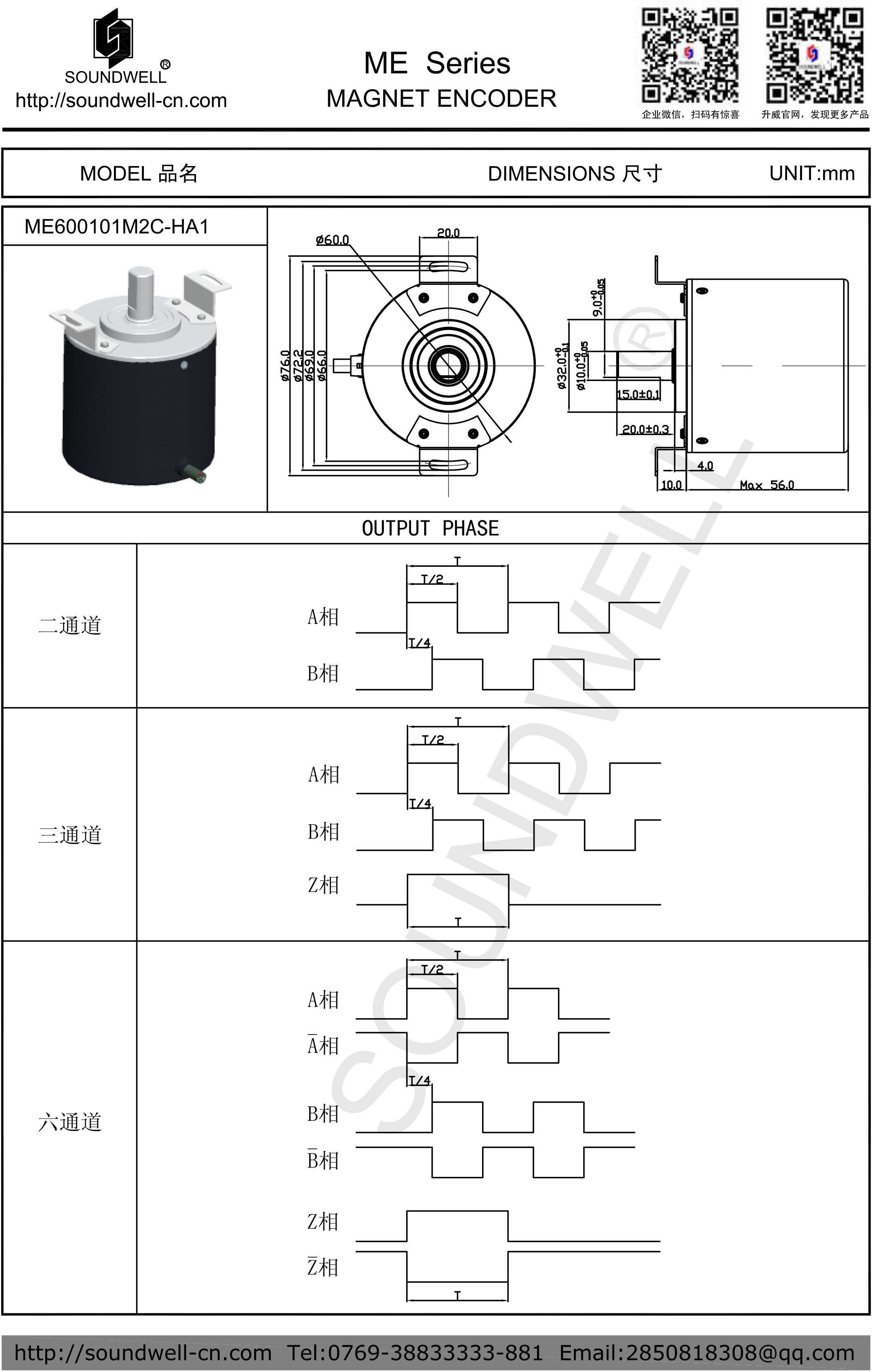

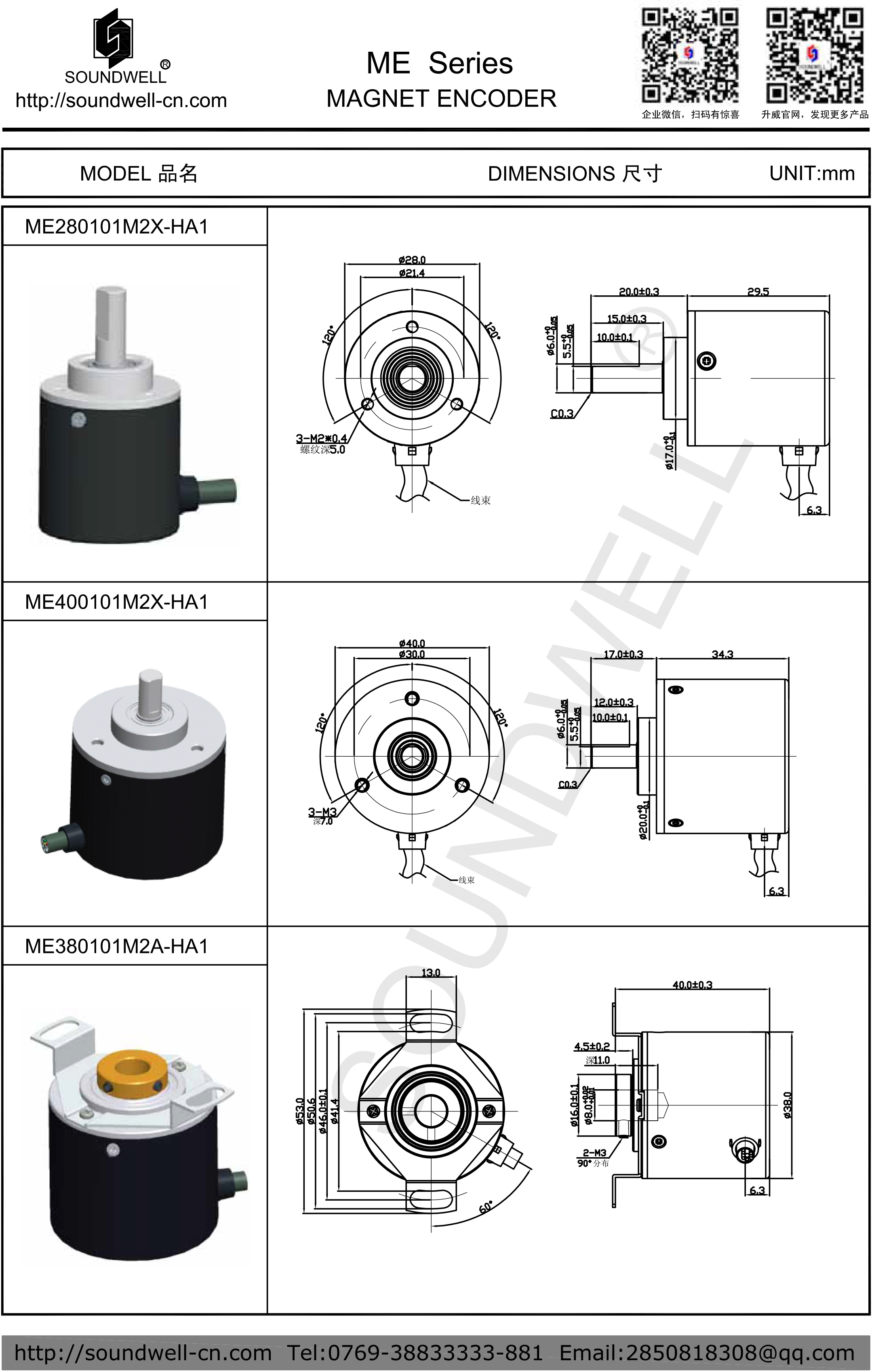

ME產品規格
一、MECHANICAL CHARACTERISTIC 機械特性
1、Starting torque 啟動扭矩 ：1mN.m
2、Total ratational angle 全回轉角度：360°
3、 Inertia torque 慣性力矩：1x10-6 kg.m2
4、 Maximum speed 最大轉速：6000r/min
5、 Shaft load 軸負荷：徑向 radial direction: Max 50N，軸向 axial direction:Max 20N
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ：Min 10 pulses
2、Phase difference 相位差：△T=0.25T±0.125T
3、Rating power 額定功率 ：5～26Vcc ，40mA；
4、Insulation resistance 絕緣阻抗：20M?
5、Dielectric voltage 耐電壓：1 Minute at AC 500V
6、Respond time 響應時間 ：Max 1us
7、Respond frequency 響應頻率：300kHz
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
